标准防爆型冷冻式干燥机

发布时间:2020-09-28 20:02:33人气:

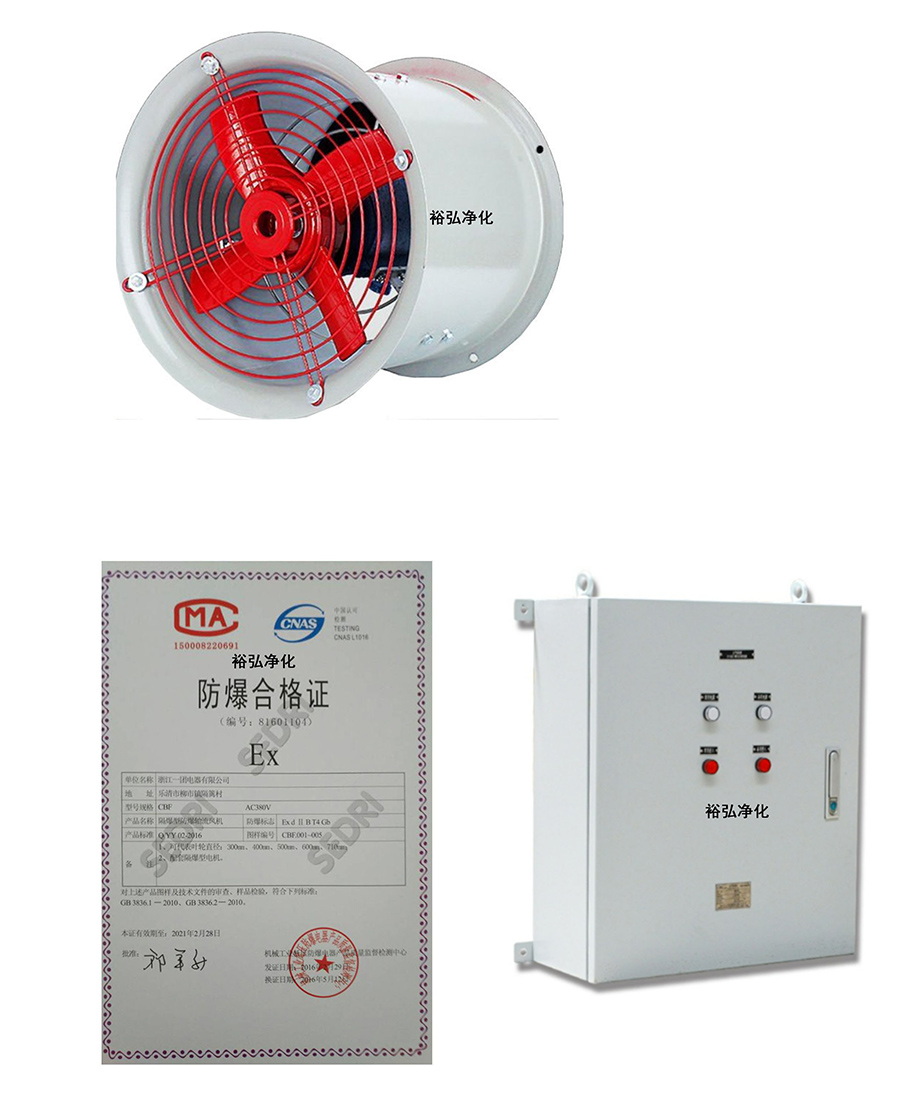

标准防爆型冷冻式干燥机(图1)


一、产品概述

防爆气体冷干机是根据中华人民共和国国家标准有关的规定制成防爆型结构。它是一种去除压缩空气中所含水分、降低空气湿度的设备,具有外形美观、结构紧凑、操作简单等特点。适用于工厂存在或可能存在ⅡA、ⅡB、ⅡC级,T1~T4组可燃性气体、蒸汽与空气混合形成的爆炸危险场所。

我公司在特殊气体上(包括沼气、油气、煤气、井口气、天然气等)有着丰富的设计和制造经验,有着广泛的应用领域 。

1.电气箱为防爆型,防爆等级EXDIIBT4,提供防爆证书。

2. 冷干机开关、指示、控制做在防爆箱上。

3.冷媒压缩机由专业防爆资质厂家进行防爆处理。

4.换热器壳体材质为不锈钢


二、机组技术参数

进气温度:≤45℃  ( ≤80℃可接受订制 )

工作压力:0.6~1.0MPa

环境温度:2-45℃

压力露点:0~10℃(0.7MPa)

冷却水温:≤32℃

冷却水压:0.2~0.4MPa

安装方式:室内,混凝土地坪,周边预留空间≥1m。

产品类别 空气处理量 压缩机功率 冷却水循环量 风机功率 产品代号

Nm3/h kW t/h W

水冷型冷干机 6~550 2~120 0.9~93.5 --- KPRD-S/HW

风冷型冷干机 1.2~440 0.8~120 --- 120~- KPRD-S/HA

防爆等级  ExdmbibIIBT4



 三、机组工作原理

工作原理:冷冻式空气干燥机是根据空气冷冻干燥原理,利用制冷设备使压缩空气冷却到一定的露点温度,析出该温度压力下过饱和部分的水份,并夹带尘埃,由自动排水器将水排出,从而达到冷却干燥的目的。

工艺流程分为空气系统和制冷系统两个部分:

   空气系统:45℃以下的干气首先进入能量回收器预冷并除去部分水分,再进入蒸发器,使温度降至0~10℃℃(露点温度),干气中的水分在此温度下彻底析为液态,再经气水分离器分离,由自动排水阀将水分排出,而经此处理后的低温干气则进入能量回收器,与未处理的压缩热干气进行换热,压缩热干气预冷,同时自身温度升高并输出,即为处理后的干燥压缩气体。

    制冷系统:低温液态制冷剂在蒸发器中吸收热量后成为气态,经气液分离器后进入压缩机,压缩后进入冷凝器,冷凝成高压液态制冷剂经膨胀阀变为低温、低压液体,再进入蒸发器对压缩气体冷却,气液分离器确保进入压缩机的制冷剂为气态,从而保证压缩机工作正常;由蒸发器后的露点温度传感器、PLC、热气旁通阀和三段能调的螺杆压缩机组成能量自动平衡调节系统,确保露点温度的稳定,并根据干气系统冷热负荷的变化,有效地实现能量的合理使用。

四、机组结构特点

主要结构 结构特点

干气系统 主要由能量回收器、蒸发器、气水分离器组成;

制冷系统 制冷系统是冷干机的主要工作系统,它的工作状况直接影响着冷冻干燥机的运行情况,其主要由压缩机、水冷冷凝器、蒸发器、油分离器、节能器、气液分离器组成;

控制系统 控制系统采用可编程控制器和触摸屏进行控制。



五、选型说明

1、上表提供的所有技术参数按照额定进气温度38℃,压力0.8mPa计算。建议采选相关数据时,应根据实际使用状态充分考虑其变化的可能。

2、机组使用制冷剂,标准配置为:R22,但也可为用户提供其他类型的绿色环保型制冷剂,如:R407c、R134a等。

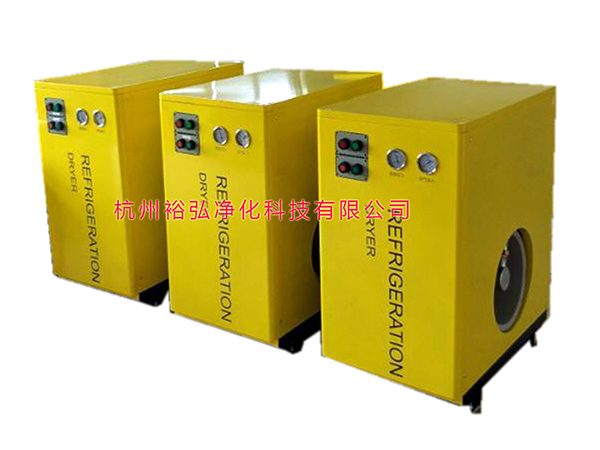

标准防爆型冷冻式干燥机(图2)
